Модульная система для развертывания отверстий большого диаметра

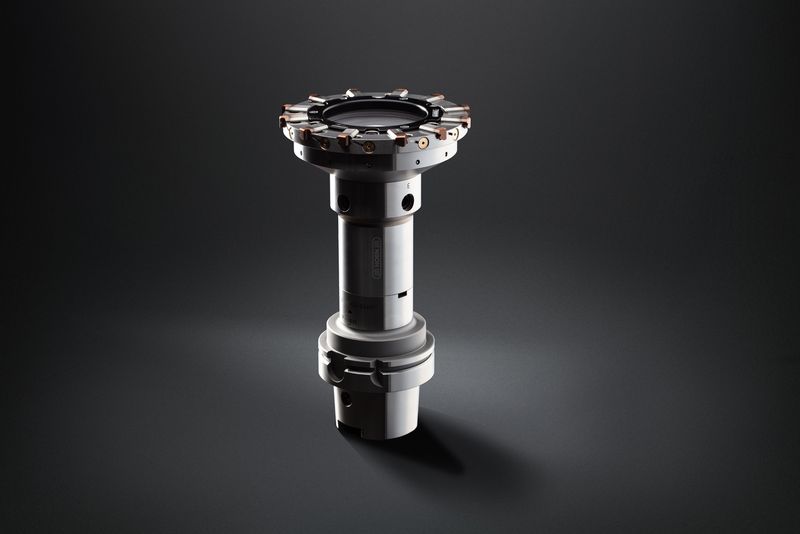

Недавно разработанная система развертывания DR-Large от Paul Horn GmbH демонстрирует опыт компании в обработке отверстий. Инструмент отличается простотой применения и высокой точностью благодаря проверенной технологии семейства инструмента серии DR. Большое количество режущих кромок позволяет достичь высоких режимов резания, тем самым сокращая время цикла и затраты на обработку. Модульная конструкция и цельные твердосплавные режущие пластины обеспечивают исключительную технологическую гибкость. При смене режущей головки не требуется дополнительная размерная настройка. Универсальная система для развертывания предназначена для обработки отверстий большого диаметра от 140 мм до 200,2 мм. В Германии служба поддержки заказчиков компании Horn предлагает услуги по быстрому и простому восстановлению режущих кромок инструмента.

Модульная конструкция разверток означает, что с помощью стандартных компонентов с интерфейсом бета-модуль их длина может быть увеличена до любого размера, теоретически без ограничений. Интерфейс бета-модуля совместим с интерфейсом ABS. HORN предлагает шесть типов режущих головок для охвата всего диапазона диаметров с шагом 10 мм. На каждый хвостовик развертки возможна установка головки двух размеров. Все типы головок имеют внутреннюю подачу СОЖ непосредственно к каждой режущей кромке. Конструкция посадочных гнезд под режущие пластины была полностью переработана для обеспечения высокой повторяемости в пределах нескольких микрон при смене пластин.

Развертывание является крайне экономичным процессом механической обработки. По сравнению с растачиванием отверстий с жесткими допусками развертывание осуществляется гораздо быстрее и может значительно сократить затраты на единицу продукции. Стимулом для разработки серии DR-Large послужило желание заказчиков иметь возможность выполнять развертывание отверстий большего диаметра. Инструмент для развертывания такого типоразмера, который был доступен на рынке до настоящего момента, представляет собой либо специальные системы с напаиваемой режущей пластиной, либо развертки определенного диаметра с фиксированными режущими пластинами. При использовании такого инструмента смена изношенных режущих пластин является достаточно сложным процессом. Кроме того, при замене этого специального инструмента, хрупкого и зачастую тяжелого, возникают трудности с его хранением и транспортировкой. При этом, для многих заказчиков наладка нового инструмента после его установки может оказаться непростой задачей. Компания HORN превосходно решает эти задачи благодаря своей службе поддержки своих партнеров.
