Канавочные инструменты

Растачивание, обработка канавок, торцевое точение канавок, снятие фасок, профильное точение, обратное растачивание, обработка резьбы

Кассетная система 960, совместимая с системой обработки канавок 845

Кассетная система 960, совместимая с системой обработки канавок 845

Поиск необходимых артикулов HORN по типу станка

  • Выберите из выпадающего меню:

    • Производителя станка
    • Тип станка

  • В результате вы получите:

    • Номер соответствующего артикула оправки
    • Номер соответствующего артикула державки

Система Supermini® серии 105/109/110

Система Supermini® серии 105/109/110

Инструментальная система для обработки отверстий малого диаметра: более 1200 видов стандартных пластин можно установить в одну державку

  • Обработка отверстий диаметром от 0,2 до 10 мм
  • Обработка канавок в отверстиях начиная с диаметра 2 мм
  • Торцевое точение канавок диаметром от 5 мм
  • Снятие фасок, профильное и обратное точение, нарезание резьбы

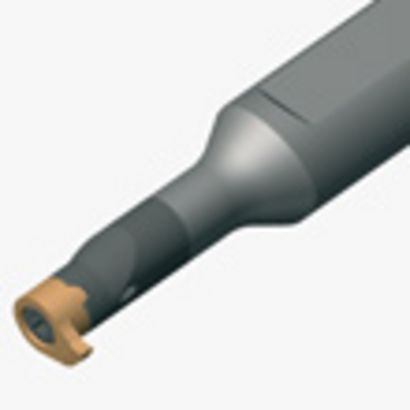

Система Mini серии 106/107/108 - 18P

Система Mini серии 106/107/108 - 18P

Инструментальная система с винтовым креплением с торца пластины с твердосплавными державками, позволяющими снизить уровень вибрации

  • Растачивание отверстий диаметром от 7,8 мм
  • Обработка канавок в отверстиях начиная с диаметра 8 мм

Большой выбор пластин для разных областей применения: снятие фасок, профильное и обратное точение, нарезание резьбы и пр.

Обработка канавок система S274

Обработка канавок система S274

Система предназначена для токарных станков, для обработки канавок, точения, отрезки и нарезания резьбы

Наружная обработка:

  • Ширина резания от 0,5 мм до 2,0 мм
  • Глубина точения канавок tmax = 6,0 мм
  • Метрическая резьба с шагом P = 0,25–1,5 мм
  • Обратное точение apmax = 6,0 мм
  • Отрезание tmax = 6,0 мм
  • Особо точно отшлифованные острые режущие кромки
  • Пластины с резьбовыми втулками

Доступны геометрии пластин для обработки стали и латуни

Обработка канавок система S209

Обработка канавок система S209

Система предназначена для внутренней обработки канавок

  • Диаметр отверстий от 16 мм
  • Ширина резания от 2 мм до 3 мм
  • Глубина точения канавок tmax = 3,5 мм
  • Державка с хвостовиком диаметром D = 16 мм

Внутренняя обработка канавок система 216

Внутренняя обработка канавок система 216

Система предназначена для внутренней обработки канавок

  • Диаметр отверстий от 20 мм
  • Ширина резания от 2 мм – 6 мм
  • Глубина точения канавок tmax = 7,5 мм
  • С внутренней подачей СОЖ

Обработка канавок система 217

Обработка канавок система 217

Система предназначена для внутренней и наружной обработки канавок

Внутренняя обработка:

  • Диаметр отверстий от 18 мм
  • Ширина резания от 0,5 до 5,3 мм
  • Глубина точения канавок до 4,7 мм
  • Державка 245 для обработки угловых канавок, предназначенных для выхода шлифовального круга

Наружная обработка:

  • Ширина канавок 0,5 мм до 5,3 мм
  • Глубина точения канавок до 4 мм

Обработка канавок система 264

Обработка канавок система 264

Система предназначена для токарных станков швейцарского типа для обработки канавок, продольного точения, отрезки и нарезания резьбы

  • Наружная обработка: ширина обработки канавок 1,5–3 мм
  • Глубина точения канавок до 16 мм
  • Доступны геометрии пластин для обработки стали и латуни

Обработка канавок системы S119/S123/S223

Обработка канавок системы S119/S123/S223

Системы предназначены для обработки канавок, точения, профильного точения и отрезки

Внутренняя обработка:

  • Диаметр отверстий от 16 мм
  • Ширина резания 1,2 мм до 3,0 мм
  • Глубина точения канавок tmax = 6,3 мм

Наружная обработка:

  • Ширина резания 1,2–3,0 мм
  • Глубина точения канавок до 10 мм

Отрезка:

  • Ширина резания 2,0 мм до 3,0 мм
  • Диаметр отрезки до 50 мм

Обработка канавок система S224

Обработка канавок система S224

Система предназначена для наружной и внутренней обработки канавок, точения торцевых канавок и отрезки

Внутренняя обработка:

  • Диаметр отверстий от 28 мм
  • Ширина резания от 2,0 мм до 6,0 мм
  • Глубина точения канавок tmax = 8 мм

Наружная обработка:

  • Ширина резания 2,0 мм до 6,0 мм
  • Глубина точения tmax = 18 мм

Обработка торцевых канавок:

  • Державка с кассетной системой
  • Диаметр обработки от 47 мм до 1000 мм
  • Глубина точения канавок tmax = 14 мм

Доступны стружколомы следующих типов:
.3, .5, .A, .D, .NC, .K, NC, .E, .F, .H, .L

Пластины системы S224 с внутренним охлаждением

Пластины системы S224 с внутренним охлаждением

Со стружколомом типа .3V для нержавеющих сталей

  •  Ширина резания 3мм
  •  Глубина точения tмакс = 18 мм

Обработка канавок система 229/S229

Обработка канавок система 229/S229

Система предназначена для наружной и внутренней обработки канавок, обработки торцевых канавок и для отрезки

Внутренняя обработка:

  •  Диаметр отверстия от 38 мм
  •  Ширина резания от 3,00 мм до 10 мм
  •  Глубина точения  tмакс = 15 мм (зависит от диаметра)

Внешняя обработка:

  •  Ширина резания от 2,5 мм до 10,0 мм
  •  Глубина точения tмакс = 26 мм


Обработка торцевых канавок:

  •  Держатель с кассетной системой
  •  Диаметр обработки от 60 мм до 1000 мм
  •  Глубина точения tмакс = 25 мм


Отрезка:

  •  Ширина резания от 3 мм до 5 мм
  •  Глубина точения tмакс = 25 мм
  •  Макс. диаметр отрезки: 150 мм


Доступны стружколомы следующих типов:
.3, .5, .A, .E, .F, .H, .L, .HR, .10, .20

Обработка канавок система 231

Обработка канавок система 231

Система предназначена для наружной и внутренней обработки канавок и обработки торцевых канавок

Внутренняя обработка:

  • Диаметр отверстия от 70мм
  • Ширина резания от 4,0 мм до 10 мм
  • Глубина точения макс. 9,5 мм

Внешняя обработка:

  • Ширина резания от 2,5 мм до 10,0 мм
  • Глубина точения макс. 11 мм


Обработка торцевых канавок:

  •  Диаметр обработки от 40 мм
  •  Ширина резания от 3,0 мм до 10 мм
  •  Глубина точения макс. 8 мм

Доступны стружколомы следующих типов:
.3, .10, .20

Обработка канавок система 312/S312

Обработка канавок система 312/S312

Система предназначена для наружной и внутренней обработки канавок, обработки торцевых канавок и для отрезки

Внутренняя обработка

  • Диаметр отверстия от 46 мм
  • Ширина резания до 5,3 мм
  • Глубина точения  tмакс = 5 мм (зависит от диаметра)


Внешняя обработка:

  • Ширина резания от 0,5 мм до 5,3 мм
  • Глубина точения tмакс = 8 мм


Обработка торцевых канавок:

  • Ширина резания от 2,0 мм до 3,0 мм
  • глубина точения tмакс = 3 мм
  • Диаметр обработки от 20 мм

Доступны стружколомы следующих типов:
.00, .V, .F, .5, .D, .C

Обработка канавок система 34T

Обработка канавок система 34T

Система предназначена для наружной обработки канавок:

  • Доступна в левостороннем и правосторонне исполнении
  • Не требуются дополнительные зажимные элементы
  • Головка зажимного винта не создает помех
  • Ширина резания от 2,0 до 3,0 мм
  • Глубина точения до 6,5 мм

Доступны стружколомы следующих типов:
.3, .5 и .D

Обработка канавок система 315

Обработка канавок система 315

Система предназначена для наружной и внутренней обработки канавок

Внутренняя обработка:

  • Диаметр отверстия от 43 мм
  • Ширина точения от 0,5 мм до 5,29 мм

Внешняя обработка:

  • Ширина резания от 0,5 мм до 8,0 мм
  • Глубина точения tмакс = 5,0 мм

Нарезание резьбы:

  • Трапецеидальная резьба
  • Метрическая стандартная резьба
  • Метрическая мелкая резьба

Обработка торцевых канавок:

  • Ширина резания от 2,0 мм до 3,0 мм
  • Глубина точения tмакс = 3,0 мм
  • Диаметер обработки от 20 мм

Профильная обработка:

  • Ширина точения до 15 мм

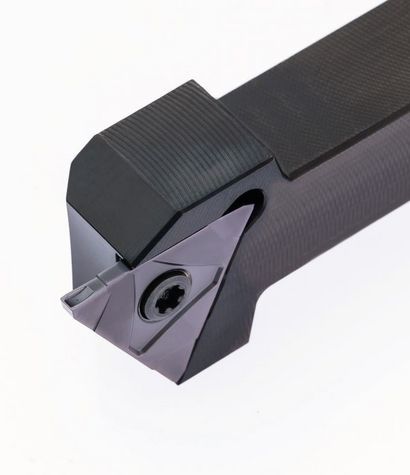

Обработка канавок система S316

Обработка канавок система S316

Система предназначена для наружной обработки канавок

Внешняя обработка:

  •  Ширина резания от 2,0 мм до 3,0 мм
  •  Глубина точения tмакс = 8,0 мм

Доступны стружколомы следующих типов:
.52, .EN2 и .FY

Обработка торцевых канавок система 25A

Обработка торцевых канавок система 25A

Система предназначена для обработки торцевых канавок, доступна в исполнениях с круглыми хвостовиками и кассетами с интерфейсом K220, которые подходят для всех соответствующих стандартных державок HORN.

Внутренняя подача СОЖ осуществляется вплоть до зоны резания в целях эффективного охлаждения. Превосходный отвод стружки за счет геометрии .10.

  • Режущие пластины с одной или двумя режущими кромками
  • Диаметр обработки от 15 мм
  • Глубина точения до 20 мм
  • Ширина резания от 2,0 до 4,0 мм

Категории обработки

Инструменты для токарных станков швейцарского типа

Инструменты для токарных станков швейцарского типа

Индивидуальные решения для токарных станков швейцарского типа


Стандартная оснастка для станков производителей

  •  Star
  •  Tornos
  •  Citizen

Модульная оснастка

Модульная оснастка

Стандартные державки с кассетой для следующих типов инструментальных систем:

  •  Полигональный хвостовик HORN согласно ISO 26623
  •  Державка типа TS HORN согласно ISO 26622
  •  Патрон для инструментов HSK согласно DIN 69893
  •  Патрон для инструментов HSKT согласно DIN 12164


Кассетные решения для следующих систем пластин:

  •  S100
  •  S224
  •  S229
  •  312
  •  315


Кассеты для обработки торцевых канавок

  • S224
  • S229
  • 25A

Обработка торцевых канавок

Обработка торцевых канавок

Обработка торцевых канавок следующими системами:

  •  105/110
  •  114
  •  312
  •  315
  •  S224
  •  S229


Начиная с внешнего диаметра канавки 5 мм

Профильная обработка система S117

Профильная обработка система S117

Внешняя обработка преимущественно на многошпиндельных станках-автоматах

  •  Режущие пластины для профильной обработки шириной от 10 до 45 мм
  •  Глубина профиля до 13 мм
  •  Индивидуальный профиль согласно техзаданию заказчика
  •  Доступны держатели для систем типа AWN или PWP

Отрезка

Отрезка

  •  Большой выбор отрезных решений шириной резания от 0,5 мм
  •  Державки и лезвия выполнены согласно DIN для пластин следующих систем:

    •  S274
    •  S264
    •  312/S312
    •  S316
    •  123/223
    •  224
    •  229/S229
    •  S100

Твердосплавные лезвия для обработки канавок и отрезки на токарных станках

Долбление пазов

Долбление пазов

Изготовление продольных пазов согласно DIN 138 и DIN 6885 на токарных станках с ЧПУ и многооперационных станках с программным управлением

  •  Ширина паза от 2 мм
  •  Классы допусков:

    •  C11
    •  JS9
    •  P9

Для непосредственной установки в станок и для установки в приводные блоки для долбления фирм-производителей BENZ, EWS, Schwarzer, AR2P, WTO
