Твердосплавные режущие инструменты

Монокристаллический алмаз (MCD), поликристаллический алмаз (PCD), алмаз CVD-D, эльбор (PCBN)

Определение сверхтвердых режущих материалов

Определение сверхтвердых режущих материалов

Все режущие материалы, которые классифицируются как более твердые, чем твердые сплавы, металлокерамика и керамика.

узнать больше
Применение сверхтвердых режущих материалов

Применение сверхтвердых режущих материалов

Правильный выбор имеет решающее значение, когда речь идет о максимальной эффективности использования огромного потенциала PCBN и алмазных режущих материалов на производстве.

узнать больше

Пластины с лезвиями типа ISO

Пластины с лезвиями типа ISO

С алмазным лезвием и стружколомами HORN .HN и .HS

функции включают в себя:

  • Форма .H6 - положительный передний угол
  • Форма .H0 - нейтральный передний угол (стандарт ISO ... W)
  • Скребковая форма (широкий охват)
  • Пропуск максимального сечения стружки через make-stocked и полное сечение пластины
  • Улучшенная обработка алюминиевых сплавов

Система торцевого фрезерования DTM

Система торцевого фрезерования DTM

В сочетании с пластинами DTS система фрезерования DTM отвечает высоким требованиям к качеству поверхности при высокой скорости подачи.

  • Отличные характеристики осевого биения с микроподстройкой для оптимального качества поверхности
  • Тройная подача зубьев благодаря ассиметричному шагу зубьев
  • Скорости резания до 4500 м/мин с внутренней подачей СОЖ

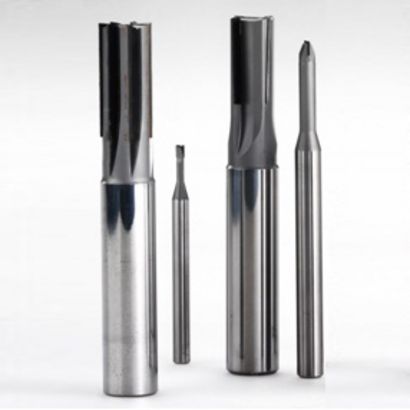

Фрезерная инструментальная система DS с CVD-D

Фрезерная инструментальная система DS с CVD-D

Сферические и тороидные фрезы с центральным резанием, а также многокромочные концевые фрезы для обработки материалов из композитных волокон без расслоения

  • Дополнение к классической линейке PKD
  • Повышение производительности

Также используется для обработки высокоабразивных материалов, например, керамики; преимущества включают в себя:

  • Существенное увеличение срока службы
  • Повышенную геометрическую точность
  • Отсутствие крошения на кромках заготовок

Зеркальная полировка точением с использованием MCD

Зеркальная полировка точением с использованием MCD

Инструменты с лезвиями или покрытием MCD для внутренней или наружной обработки для использования в системах ISO.

При обработке поверхностей с зеркальной полировкой на токарных станках, царапин не обнаруживается даже при большом увеличении.

Сокращается количество операций, (например, повторная полировка), так как шероховатость поверхности Rz составляет менее 0.1 микрона.

Фрезерование до зеркальной полировки с использованием MCD

Фрезерование до зеркальной полировки с использованием MCD

Инструменты, отвечающие требованиям:

  • Цветные металлы с зеркальной поверхностью
  • Прозрачные пластмассы с ровной поверхностью
  • Случаи, когда дальнейшая полировка не допускается
  • При радиусе шарового фрезерования от 0.05
  • Плоские участки шириной до 200 мм

Специальные решения, подбираемые под индивидуальные требования.

Система Supermini® с лезвиями из PCBN

Система Supermini® с лезвиями из PCBN

Инструменты для внутреннего точения

  • Полная обработка без последующего шлифования
  • Для использования на обычных токарных станках
  • Совместима со всеми типами резцедержателей Supermini®-Halterprogramm kombinierbar

Внутренняя токарная обработка закаленной стали:

  • От диаметра 3 мм
  • Качество поверхности порядка Rz1
  • Точность размеров и соответствие допускам





Система Mini с лезвиями из PCBN

Система Mini с лезвиями из PCBN

Инструменты для внутреннего точения

  • Полная обработка без последующего шлифования
  • Для использования на обычных токарных станках
  • Сочетается с полным диапазоном мини-резцедержателей

Внутренняя токарная обработка закаленной стали:

  • От диаметра 6.8 мм
  • Качество поверхности порядка Rz1
  • Точность размеров и соответствующие допуски

Система 229 с лезвиями из PCBN

Система 229 с лезвиями из PCBN

Инструменты для наружной и внутренней обработки, обработки канавок и продольного точения закаленной стали.

  • Диаметр внутренней обработки - от 38 мм
  • Ширина обработки от 3 до 6 мм
  • Две разных типов инструмента из PCBN

Совместима со всеми типами резцедержателей для пластин 229.
