Руководство по монтажу регулируемой плашки типа MSE

Принцип монтажа применяется ко всем размерам резьбы и номерам резки.

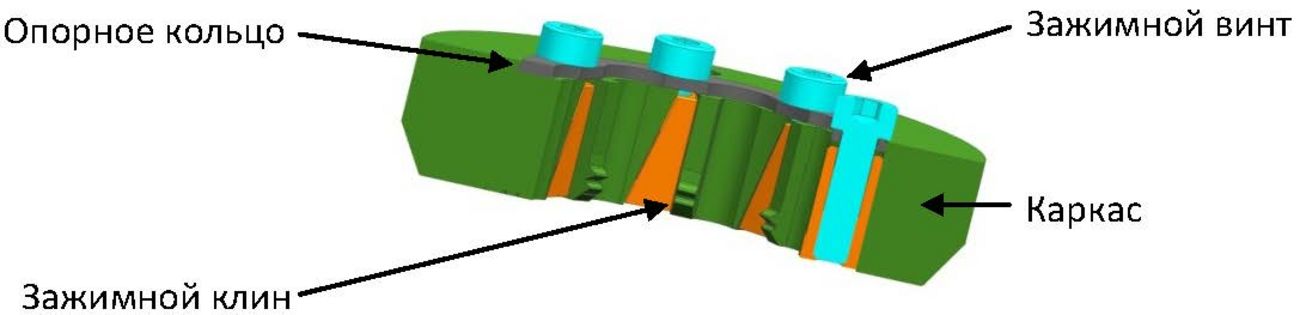

- Сначала установить промежуточную шайбу в выточку несущего корпуса, выверить отверстия и расширяющий шлиц.

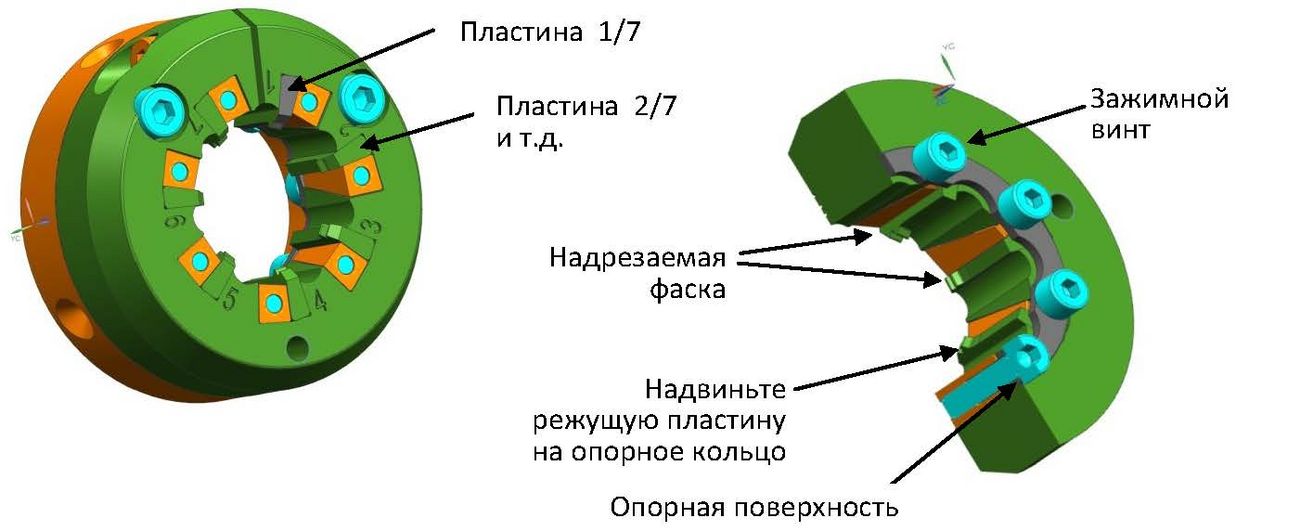

- После установки промежуточной шайбы в плашки, винты и зажимные клинья устанавливаются в пазы. Здесь порядок действий произволен, клинья должны выступать на 2-3 мм.
Например, начните с номера 1/7 в пазу под режущую пластину 1. Затем с номером 2/7 в пазу под режущую пластину 2 и т.д.
При небольшом нажатии на зажимной винт промежуточная пластина плотно прижимается к опорной поверхности.
При небольшом нажатии на зажимной винт промежуточная пластина плотно прижимается к опорной поверхности.
Легким нажатием задвинуть режущую пластину в паз до упора в промежуточную шайбу.
Затянуть сначала зажимной винт с моментом затяжки 1 Нм и установить таким образом все режущие кромки.
Затем затянуть все винты с моментом затяжки 2,5 Нм.

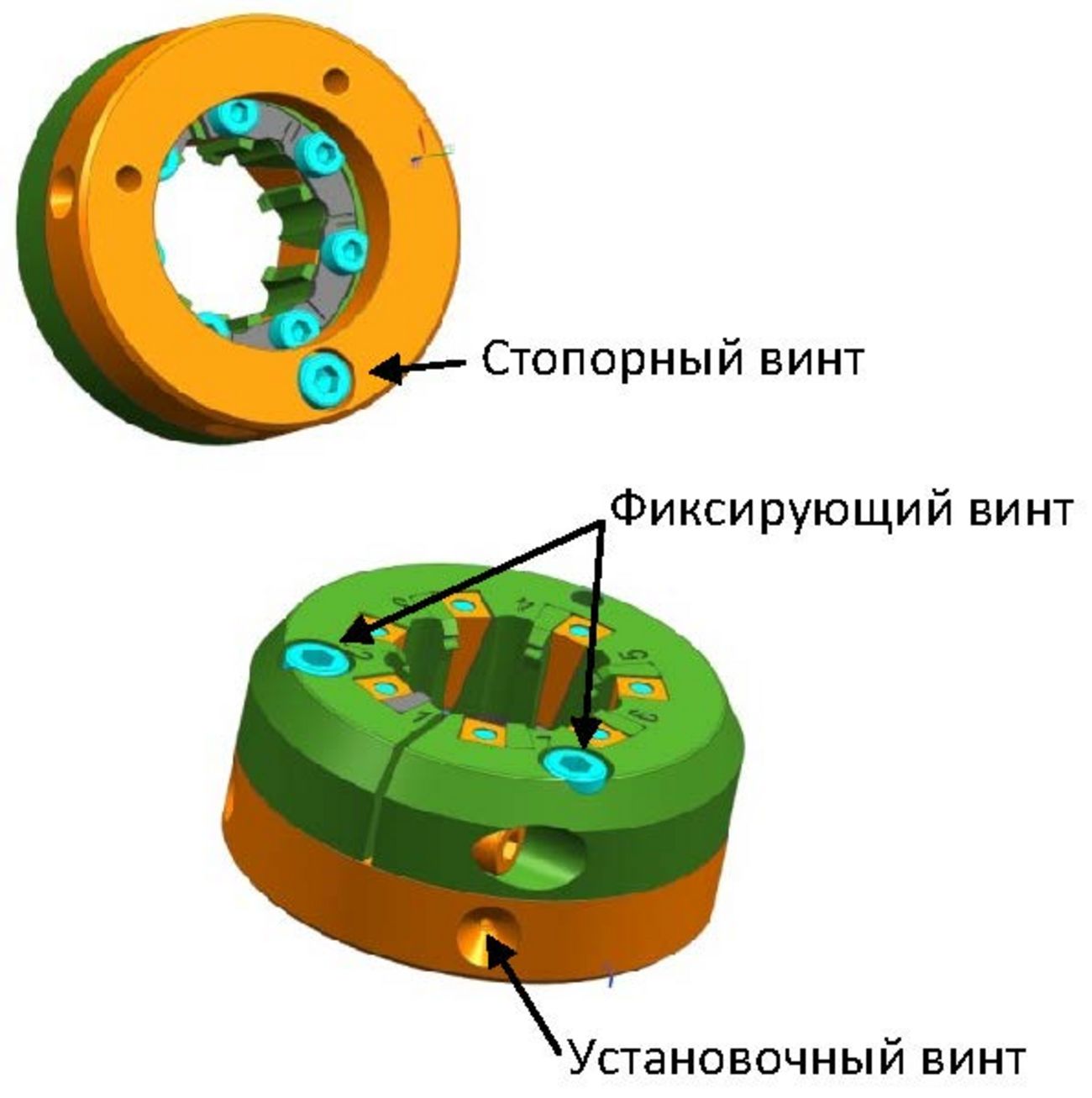

Теперь полностью смонтированный несущий корпус привинтить к стопорному кольцу.
- Вкрутить стопорный винт (на обратной стороне)
- Несущий корпус и стопорное кольцо выверить по отношению друг к другу
- Затянуть стопорный винт с моментом затяжки 4 Нм.

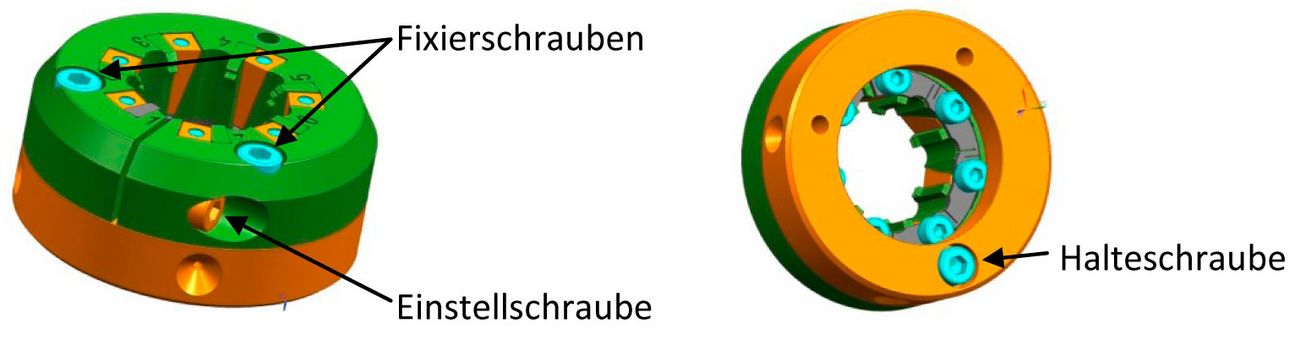

- Ввернуть фиксирующие винты на передней стороне (без затяжки)
- Ввернуть установочный винт и отрегулировать винтовальную доску с точной по размеру заготовкой, пока она не будет свободного входа ввертываться и вывертываться.
- "Теперь затянуть фиксирующие винты с моментом затяжки 4 Нм."
- При необходимости повторить регулировку (ослабить фиксирующие винты, установочный винт отрегулировать до тех пор, пока заготовка не будет соответствовать калибру, после этого снова затянуть фиксирующие винты)
Демонтаж:
- Вывернуть фиксирующие винты и ослабить установочный винт
- Вывернуть стопорный винт и снять стопорное кольцо
- Вывернуть зажимные винты на 2-3 оборота
- Слегка ударить по соответствующей головке зажимного винта для ,
ослабления автоматического блокирования зажимного клина - Теперь все элементы могут быть демонтированы
При сборке необходимо тщательно очистить все детали!
